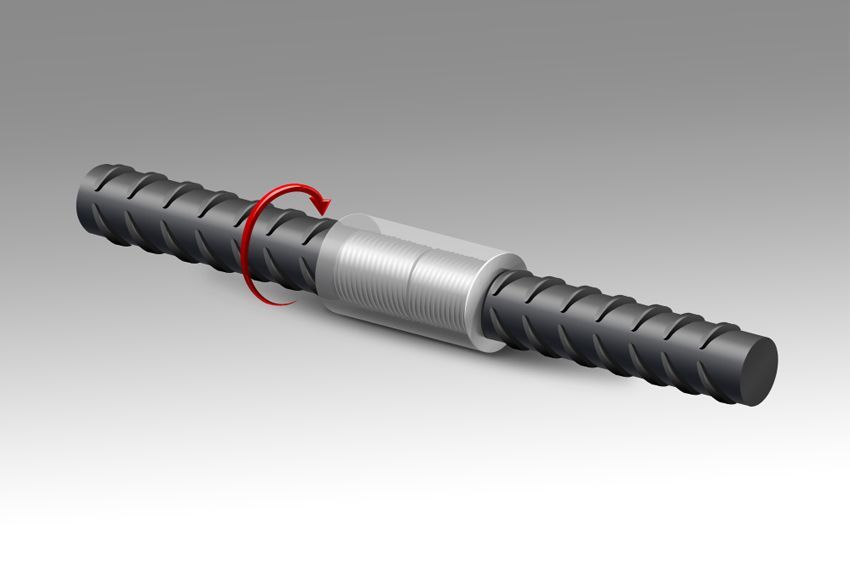

Стандартные соединения RollCon – предназначены для соединения стержней арматуры одного диаметра, когда хотя бы один из стыкуемых стержней может свободно вращаться.

Механические соединения «RollCon» предназначены для стыкования стержневой арматуры периодического профиля диаметром от 16 до 40 мм классов А500С, А400С и А400 по СТО АСЧМ 7-93, ГОСТ 5781, ГОСТ 10884, ГОСТ Р 52544 и по другим действующим нормативным документам на арматурный прокат.

Применение механических соединений

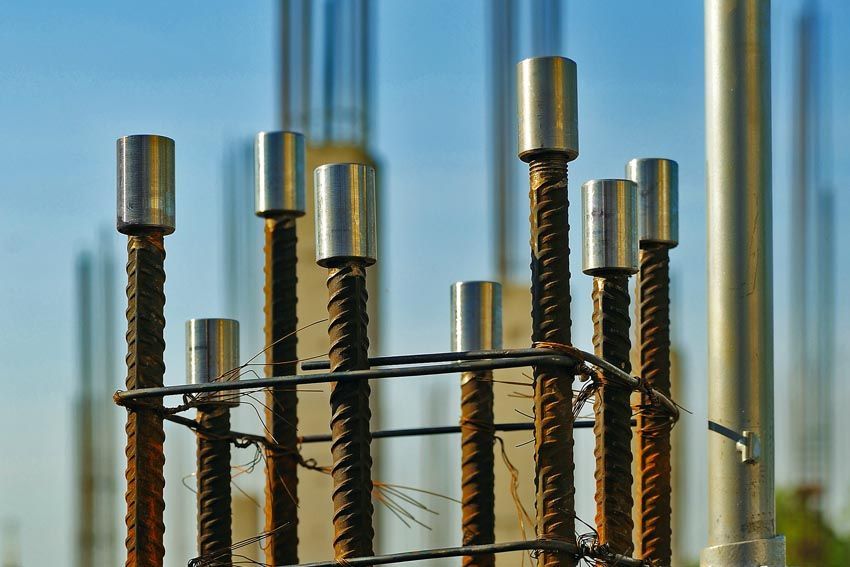

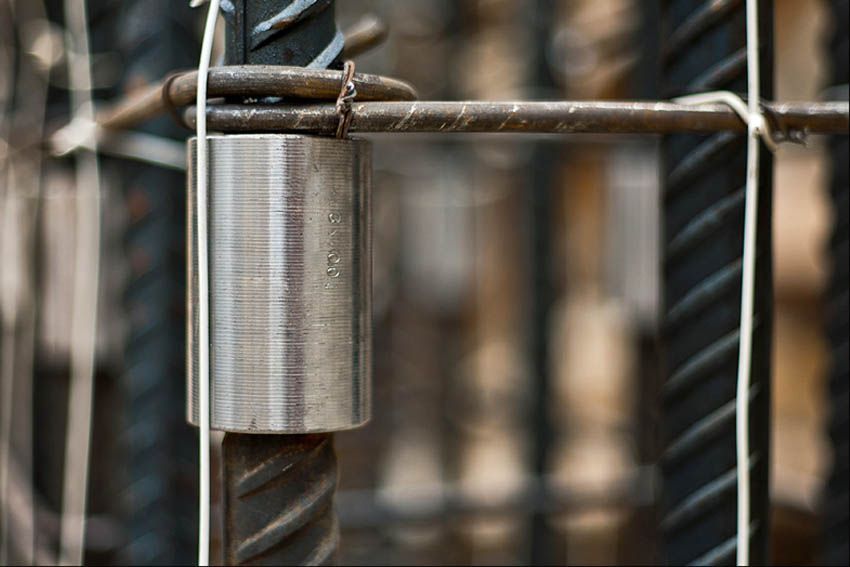

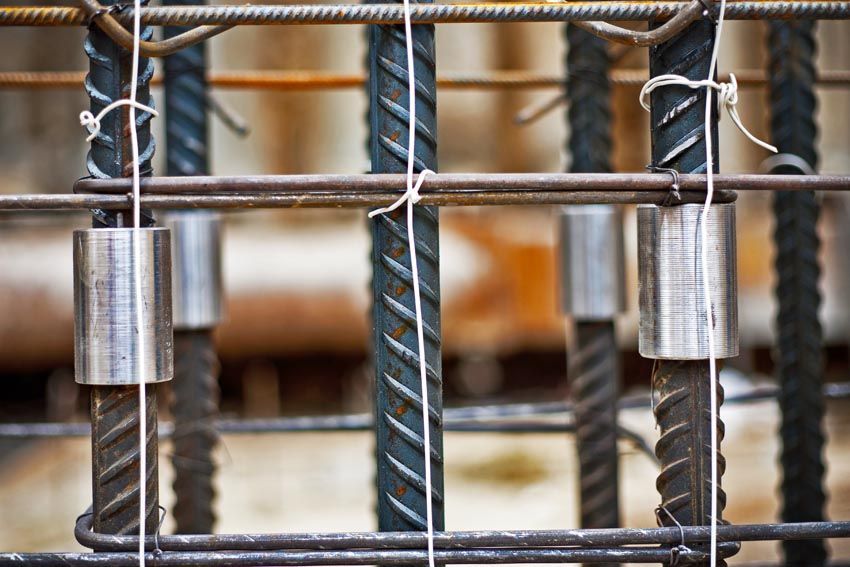

    Механические соединения могут применяться в железобетонных конструкциях зданий и сооружений различного назначения.


    Области применения (по расчетной температуре) для арматуры с механическими соединениями следует принимать как для арматуры соответствующего класса без стыков.


    Проектирование железобетонных конструкций с применением механических соединений арматурной стали производится по действующим нормативным документам.


    Нормативные и расчетные сопротивления арматуры с растянутыми механическими соединениями принимаются такими же, как для целых стержней соответствующего класса.


    Конструктивные требования при проектировании железобетонных конструкций с применением арматуры с растянутыми механическими соединениями (в части защитного слоя бетона, минимального расстояния между стержнями и т.п.) принимаются такими же, как с арматурой соответствующего класса, имеющей стыковые соединения, выполненные ванной сваркой на стальной скобе-накладке.


    Для растянутой и сжатой от действия нагрузки арматуры с растянутыми соединениями количество этих соединений в одном сечении конструкции не ограничивается, если при этом не ухудшаются условия укладки и уплотнения бетонной смеси и выполняются требования норм по величине защитного слоя бетона.



Диаметр стержня, мм Параметры резьбы M, мм Шаг резьбы,мм Наружный диаметр муфты D, мм Длина муфты L, мм
  Ø16 M15,2
2,5 25,50+0.5
  42±0,5
  Ø18 M16,88   2,5   29,00+0.5   48±0,5
  Ø20 M18,88   2,5   31,50+0.5   52±0,5
  Ø22 M20,88   2,5   34,50+0.5   56±0,5
  Ø25 M23,65   3,0   39,00+0.5   62±0,5
  Ø28 M26,65   3,0   46,00+0.5   70±0,5
  Ø32 M30,65   3,0   50,50+0.5   78±0,5
  Ø36 M34,55   3,0   57,00+0.5   90±0,5
  Ø40 M38,25   3,0   63,00+0.5   102±0,5

Отличительные особенности

    Связь всех этапов строительства
    Сочетаемость с любой опалубкой
    Простота устройства временных проемов
    Сокращение времени работы кранов
    Безопасность на строительной площадке
    Соединение с полной прочностью и без сдвига
    Компактность соединения
    Полный спектр типов муфт (Диаметры 16-40 мм)
    Любые длины стержней
    Компактное оборудование
    Максимальная простота монтажа и накатки резьбы на стержни на стройплощадке
    Стык ведет себя как цельный стержень
    Передача нагрузки не зависит от бетона
    Пластичность не зависит от состояния бетона
    Повышенная устойчивость при пожаре, взрывах и сейсмических проявлениях
    Хорошая работа под циклической нагрузкой
    Повышение гибкости проектирования
    Нет проблем, связанных с переизбытком арматуры в зоне армирования (как при нахлесте) = проблема тесноты
    МСА – это гарантированная надежность
